HW系列直廓環面蝸桿減速機

產品詳情

一、概述
    HW型直廓環面蝸桿減速器(JB／T7936一1999)因所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，故稱其為直廓環面蝸桿(亦稱球面蝸桿)，與其他各種蝸桿減速器相同，為空間交錯軸傳動，承載能力和傳動效率較高，適用于重載、大功率、大轉矩傳動，如冶金、礦山、起重、運輸、石油、化工、建筑等機械
設備的減速傳動。包括HWT、HWB型二種型式。
    工作條件：輸入、輸出軸交錯角為90*，蝸桿轉速不超過1500r’／min，蝸桿中間平面分度圓滑動速度不超過16m／sl蝸桿軸可正、反向運轉t工作環境溫度為一40—40℃。當工作環境溫度底于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；高于40℃時，必須采取冷卻措施。
二、型號、中心距、傳動比、標記
2.1型號
    (1)HWT型一蝸桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速器；
    (2)HWB型一蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器；
     其中T-上置蝸桿；B-下置蝸桿；W-焊接機體和機蓋，未注為鑄造結構。
2.2 中心距

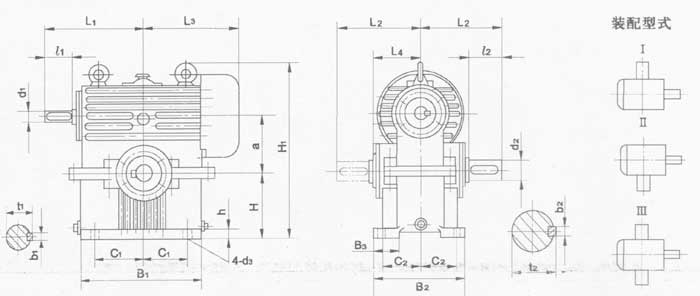

HWT型減速器外形尺寸及裝配形式

型號	a	B1	B2	B3	C1	C2	H	d1	l1	b1	t1	L1
HWT100	100	250	220	50	100	90	140	28js6	60	8	31	220
HWT125	125	280	260	60	115	105	160	35k6	80	10	38	260
HWT160	160	380	310	70	155	130	200	45k6	110	14	48.5	340
HWT200	200	450	360	80	185	150	250	55m6	110	16	59	380
HWT250	250	540	430	100	225	180	280	65m6	140	18	69	460
HWT280	280	640	500	110	270	210	315	75m6	140	20	79.5	530
HWT315	315	700	530	120	280	225	355	80m6	170	22	85	590
HWT355	355	750	560	130	300	245	400	85m6	170	22	90	610
HWT400	400	840	620	160	315	260	450	95m6	170	25	100	660
HWT450	450	930	700	190	355	300	500	100m6	210	28	106	740
HWT500	500	1020	760	200	400	320	560	110m6	210	28	116	790

型號	d2	l2	b2	t2	L2	L3	L4	H1	h	d3	油量/L	重量/kg
HWT100	50k6	82	14	53.5	220	220	120	374	25	16	7	69
HWT125	60m6	82	18	64	240	260	142	430	30	20	9	129
HWT160	75m6	105	20	79.5	310	320	177	530	35	24	18	175
HWT200	90m6	130	25	95	350	380	192	640	40	24	38	290
HWT250	110m6	165	28	116	430	440	230	765	45	28	55	490
HWT280	120m6	165	32	127	470	530	255	855	50	35	71	750
HWT315	130m6	200	32	137	500	555	260	930	55	35	95	1030
HWT355	140m6	200	36	148	530	590	300	1040	60	35	126	1640
HWT400	150m6	200	36	158	560	655	310	1225	70	42	170	2170
HWT450	170m6	240	40	179	640	705	360	1345	75	42	220	2690
HWT500	180m6	240	45	190	670	775	380	1490	80	42	275	3410

HWB型減速器外形尺寸及裝配形式

型號	a	B1	B2	B3	C1	C2	H	d1	l1	b1	t1	L1
HWB100	100	250	220	50	100	90	100	28js6	60	8	31	220
HWB125	125	280	260	60	115	105	125	35k6	80	10	38	260
HWB160	160	380	310	70	155	130	160	45k6	110	14	48.5	340
HWB200	200	450	360	80	185	150	180	55m6	110	16	59	380
HWB250	250	540	430	90	225	180	200	65m6	140	18	69	460
HWB280	280	640	500	110	270	210	225	75m6	140	20	79.5	530
HWB315	315	700	530	120	280	225	250	80m6	170	22	85	590
HWB355	355	750	560	130	300	245	280	85m6	170	22	90	610
HWB400	400	840	620	140	315	260	315	95m6	170	25	100	660
HWB450	450	930	700	150	355	300	355	100m6	210	28	106	740
HWB500	500	1020	760	170	400	320	400	110m6	210	28	116	790

型號	d2	l2	b2	t2	L2	L3	L4	H1	h	d3	油量/L	重量/kg
HWB100	50k6	82	14	53.5	220	220	120	373	25	16	3	70
HWB125	60m6	82	18	64	240	260	142	445	30	20	4	132
HWB160	75m6	105	20	79.5	310	320	177	560	35	24	8	170
HWB200	90m6	130	25	95	350	380	192	655	40	24	13	280
HWB250	110m6	165	28	116	430	440	230	800	45	28	21	475
HWB280	120m6	165	32	127	470	530	255	910	50	35	27	725
HWB315	130m6	200	32	137	500	555	260	963	55	35	35	1030
HWB355	140m6	200	36	148	530	590	300	1082	60	35	48	1590
HWB400	150m6	200	36	158	560	655	310	1230	70	42	60	2140
HWB450	170m6	240	40	179	640	705	360	1375	75	42	85	2510
HWB500	180m6	240	45	190	670	775	390	1510	80	42	110	3370
