蝸輪蝸桿減速機-MC多面安裝

產品詳情

概述
    多面安裝圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合企業標準Q/320801 JA008-2003 《多面安裝圓弧圓柱蝸桿減速器》。此系列減速器綜合了GB/T7935-1999《圓弧圓柱蝸桿減速器》和JB/T6387-1992《軸裝式圓弧圓柱蝸桿減速器》的優點，可實現六面安裝。全系列有12種中心距，12種速比，輸入功率范圍在0.395kW-141.9kW之間，輸出扭矩在107-16220N·m之間。它與工作機主軸相連有兩種型式：①聯軸器相連；②直接套裝在工作機主軸上。
    多面安裝圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可廣泛用于冶金、起重、運輸、化工、建筑等行業各種機械設備的減速傳動，并適用于下列條件：
    a)減速器蝸桿軸轉速不超過1500r/min。
    b)減速器工作環境溫度-40℃～+40℃，海拔不超過1000m，當環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上。
    c)蝸桿軸可正、反向運轉。

1 型號
    MC—多面安裝圓弧圓柱蝸桿減速器。
    MSC—多面安裝軸裝式圓弧圓柱蝸桿減速器。
    MCM—多面安裝圓弧圓柱蝸桿減速器電機直聯型。
    MSCM—多面安裝軸裝式圓弧圓柱蝸桿減速器電機直聯型。
    2 機型號及傳動比

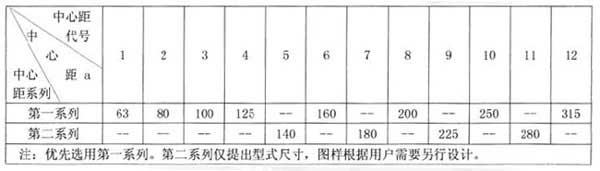

    2.1 減速器型號用中心距表示，中心距及其代號見表1。
表1 中心距及其代號                 單位：mm

2.2 減速器的傳動比代號及公稱傳動比見表2。

表2 公稱傳動比及其代號

減速器傳動比	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

3 裝配型式

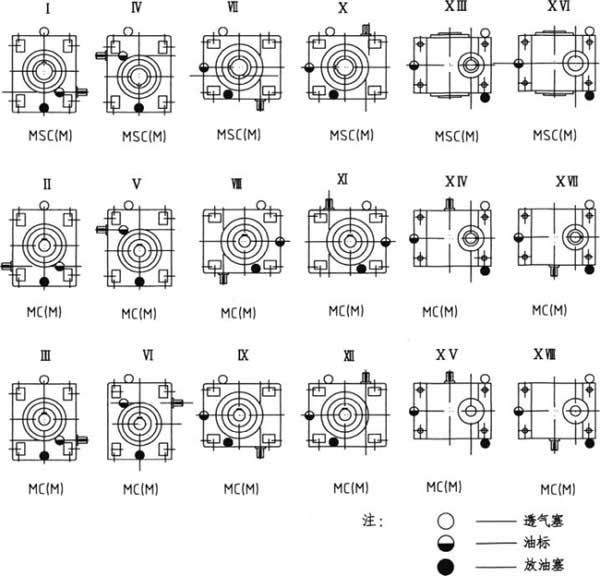

減速器有十八種裝配型式見圖1。

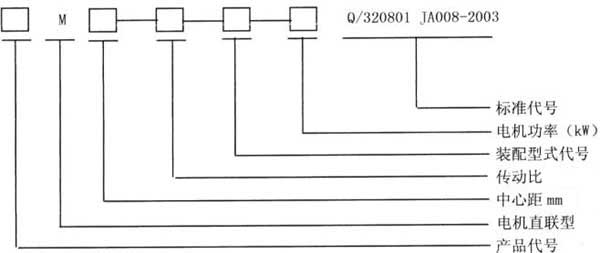

4 標記方法

5 標記示例
    a MC200-10 Q/320801 JA008-2003
    輸入軸為單出軸型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10。
    b MCM200-10-X-22 Q/320801 JA008-2003
    電機直聯型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第十種裝配型式，電機輸入功率為22kW。
    c MSC200-10-Ⅵ Q/320801 JA008-2003
    輸入軸為單出軸型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第六種裝配型式。
    d MSCM200-10-Ⅶ-22 Q/320801 JA008-2003
    電機直聯型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第七種裝配型式，電機輸入功率為22kW。

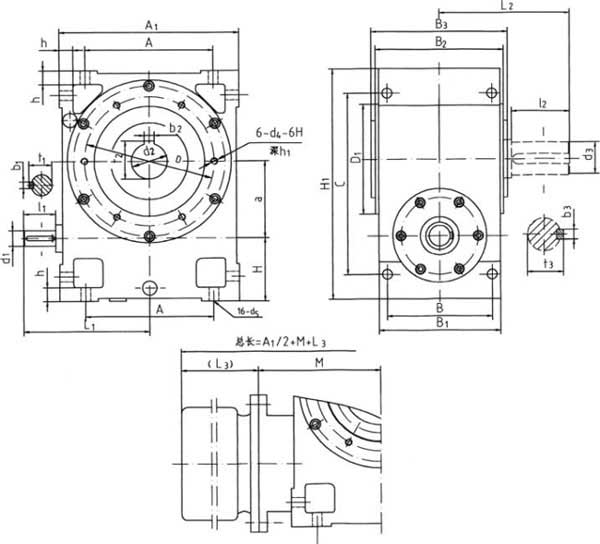

1 減速器的外形結構見圖1。
2 減速器安裝尺寸見表1。

表1 減速器外形尺寸單位：mm

中心距	尺寸
	安裝尺寸											輸入軸尺寸					輸出軸為空心軸尺寸					輸出軸尺寸					電機直聯		總體尺寸
	a	A	B	C	H	h	d₅	D	D₁ (h₈)	d₄	h₁	d₁	b₁	t₁	l₁	L₁	d₂ (H₇)	b₂	t₂	B₂	B₃	d₃	b₃	t₃	l_-2	L₂	M	L₅	A₁	B₁	H₁
63	63	134	100	170	60	12	12	102	80	M8	16	19js6	6	21.5	28	128	30	8	33.3	132	140	32k6	10	35	58	135	140	按電機	194	126	230
80	80	162	110	235	70	14	12	125	100	M8	16	24js6	8	27	36	151	40	12	43.3	144	150	38k6	10	41	58	143	168		230	138	300
100	100	190	150	245	85	20	14.5	150	120	M10	20	28js6	8	31	42	182	50	14	53.8	184	190	42k6	12	45	82	182	183		270	178	325
125	125	214	170	290	105	25	18	210	180	M12	24	32k6	10	35	58	218	60	18	64.4	210	214	55k6	16	59	82	198	205		314	202	380
140	140	235	190	330	115	25	18	235	200	M12	24	38k6	10	41	58	228	65	18	69.4	232	240	60m6	18	64	105	260	220		325	220	420
160	160	286	200	360	115	25	18	270	220	M12	24	42k6	12	45	82	277	70	20	74.9	240	250	65m6	18	69	105	239	248		386	230	460
180	180	290	206	415	150	35	22	290	245	M16	30	42k6	12	45	82	292	80	22	85.4	270	275	75m6	20	79.5	105	270	284		420	246	545
200	200	320	224	420	148	40	22	320	245	M16	30	48k6	14	51.5	82	324	85	22	90.4	288	290	80m6	22	85	130	280	300		480	264	580
200	200	320	224	420	148	40	22	320	245	M16	30	48k6	14	51.5	82	324	85	22	90.4	288	290	80m6	22	85	130	280	330		480	264	580
225	225	350	255	480	150	40	26	360	265	M16	30	48k6	14	51.5	82	342	95	25	100.4	314	320	90m6	25	95	130	325	325		510	300	640
250	250	400	270	510	150	45	26	420	280	M16	30	55k6	16	59	82	380	105	28	111.4	328	336	100m6	28	106	165	350	390		590	314	680
280	280	460	290	570	165	50	33	450	350	M20	38	60k6	18	64	105	450	115	32	122.4	354	360	110m6	28	116	165	380	460		680	340	790
315	315	530	325	680	195	50	33	520	380	M20	38	65k6	18	69	105	470	125	32	132.4	392	400	120m6	32	127	165	400	490		720	380	870
